JSP ultrafin pulverklassificerare

Produktfördelar

(1) Användningen av JSP-seriens ultrafina pulverklassificerare skapar de nödvändiga förutsättningarna för produktion av ultrafina pulverprodukter med hög ytvikt. JSP-seriens ultrafina pulverklassificerare har högre klassificeringsnoggrannhet för ultrafina pulver, och partikelstorleken på pulvret kan justeras godtyckligt inom intervallet 1 ~ 20μm. Finhetsintervallet för beredning av icke-mineral ultrafint pulver är: 650m/kg~1000m/kg. Utrustad med en högeffektiv kulkvarn är materialtemperaturen under materialbearbetningen lägre än 110 ℃ och slipeffektiviteten är högre.

(2) Klassificerarens klassificeringseffektivitet når mer än 80 %. På grund av den höga pulvervalseffektiviteten ökar produktionskapaciteten för sorteringssystemet kraftigt. Jämfört med slip- och sorteringssystemet med öppen krets kan det öka produktionen med 25% ~ 50%; ökningen ökar med minskningen av finhet.

(3) Power consumption is reduced. Enhetens strömförbrukning för systemslipningen kan minskas med 20% ~ 30% jämfört med slipsystemet med öppen krets. (4) Rena utsläpp, hög grad av artighet, enkelt processflöde. Systemet använder högeffektiv mikropulveruppsamlingsutrustning, och drift med fullt undertryck gör dammutsläppet (under standardförhållanden) mindre än 10 mg/㎡.

(5) Det unikt utformade klassificeringsflödesfältet och vertikala klassificeringshjulet kan klassificera produktens partikelstorlek, minska friktionen mellan pulvret och klassificeringshjulet och avsevärt förlänga klassificeringshjulets livslängd.

(6) Materialkontaktdelen använder keramiskt eller austenitiskt rostfritt stål för slitstyrka, och designen med rundade hörn undviker energiförbrukning orsakad av virvelströmmar. Vätskemotståndet minskar och slitaget minskar kraftigt. It meets GMP requirements.

Arbetsprincip

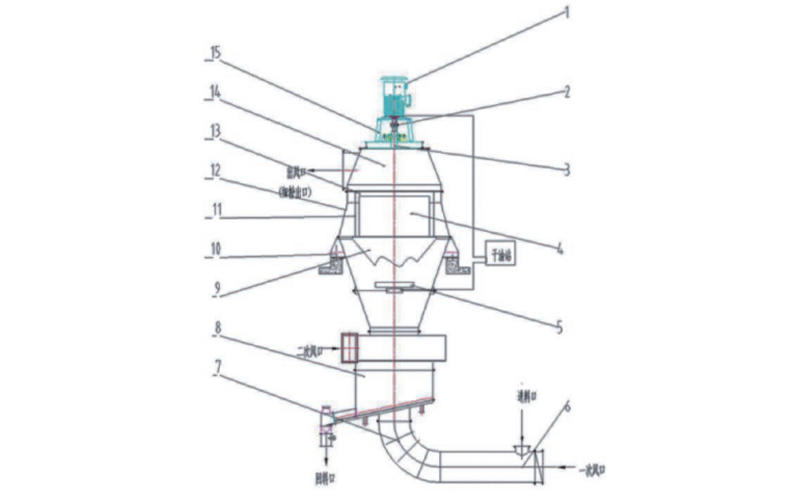

Huset består av övre och nedre koner, ett tätningslock och en askbehållare. Huset är utrustat med stödplattor, ledskenor och lufttätningar. Inspektionsdörrar är placerade på sidorna och toppen av huset. Den övre delen av huset bär upp vikten av motorn, reduceraren och stöden anslutna till klassificerarens huvudaxel.

Den roterande sektionen består av rotorn, kopplingen och huvudaxelenheten. Rotorn är fastkilad till huvudaxeln, som roterar genom transmissionen. Rotorn är kärnan i klassificeraren. Huvudaxeln och lagren är monterade på en huvudaxelhylsa. Lagren är smorda med torr olja och tätade med en oljetätning av gummiskelett.

Det malda materialet matas in i sorterarens inlopp, där det sprids av primärluftflödet och förs mellan ledskovlarna och rotorn. Klassificering sker inom det roterande luftflödet, främst baserat på balansen mellan centrifugalkraft och centripetalkraften hos det roterande luftflödet, vilket uppnår effektiv klassificering. Det sekundära luftinloppet fungerar som luftinloppet till luftspridningsanordningen. Grova partiklar strömmar nedåt in i anordningen, där de sprids och separeras av det sekundära luftflödet vid ledskovlarna. Ovalda fina partiklar förs uppåt av luftflödet och går in i den primära separationszonen igen. Ytterligare grova partiklar som strömmar nedåt passerar genom tratten och separeras ytterligare av den tertiära luften, som ytterligare avlägsnar alla fina partiklar som blandas med det grova pulvret. Det valda grova pulvret släpps ut genom utloppet för grovt pulver. Det fina pulvret släpps ut genom rotorns centrum tillsammans med luften genom ett krökt rör och samlas upp i en dammuppsamlare som färdig produkt.

Denna maskin arbetar under negativt tryck och separationsluften kan vara dammladdad luft, utomhusluft eller en blandning av de två. De primära och sekundära gaserna kommer in i klassificeraren från sina respektive luftintag, bildar virvlar genom de fasta styrbladen i en viss vinkel och rotorns gitter, och den tertiära luften blåses in i klassificeraren från den nedre delen av luftflödesspridningsanordningen.

Tekniska specifikationer
