Strålkvarn med fluidiserad bädd
  • Strålkvarn med fluidiserad bädd

Strålkvarn med fluidiserad bädd

Produktpartikelstorlek: D50 justerbar mellan 1 och 45 μm.
Produktionskapacitet: 0,1-10 t/h

Funktioner: Efter kylning, filtrering och torkning injiceras tryckluft genom munstycken till ett överljudsflöde in i malningskammaren. Tryckskillnaden fluidiserar materialet, och det accelererade materialet konvergerar vid skärningspunkten mellan flera munstycken, vilket genererar intensiva stötar, kollision, friktion och skjuvning, vilket resulterar i en ultrafin partikelstorleksminskning. Slipningsprocessen är beroende av materialets egna kollisioner, vilket gör utrustningen slitstark och ger produkter med hög renhet. Detta är lågtemperatur, mediafri slipning och inertgasskydd kan användas under processen.

Tillämpliga industrier: Finkemikalier, livsmedel, läkemedel, mineraler och andra industrier. Särskilt lämplig för slipning av material med hög hårdhet, hög renhet och högt förädlade material, särskilt värmekänsliga, lågsmältande och sockerhaltiga material.

skicka förfrågan
PREV：LuftklassareNÄSTA：Skivjetkvarn
Product AdvantagesWorking PrincipleTechnical Specifications

Produktfördelar

  1. Partikelstorleksområde (D50): 1-45 mikron, med utmärkt sfäricitet och en snäv partikelstorleksfördelning.
  2. Pulveriseringsprocessen åstadkoms genom kollisionen av själva materialen, vilket resulterar i helt autogen malning, hög produktrenhet och minimalt slitage på utrustningen.
  3. Mediefri pulverisering med konstant eller låg temperatur är särskilt lämplig för pulverisering av värmekänsliga, lågsmältande, sockerhaltiga och flyktiga material.
  4. Lämplig för torr pulverisering av olika material med en Mohs-hårdhet på 9 eller mindre, speciellt för pulverisering av material med hög hårdhet, hög renhet och högt förädlade material.
  5. Hela systemet har innesluten pulverisering, vilket resulterar i låga damm- och ljudnivåer, vilket säkerställer en ren och miljövänlig produktionsprocess.
  6. Klassificerarens rotorhastighet är variabel frekvensstyrd, vilket underlättar flexibel justering av partikelstorleksfördelningen.
  7. Styrsystemet är programmerbart och lätt att använda.
  8. Explosionssäker design som tillval och kan uppgraderas till ett kvävecirkulationssystem uppfyller kraven för ultrafin pulverisering av brandfarliga, explosiva och oxiderbara material.

Arbetsprincip

Luftflödeskvarnen, tillsammans med en cyklonseparator, dammuppsamlare och inducerad dragfläkt, bildar ett komplett pulveriseringssystem. Efter att ha filtrerats och torkats injiceras tryckluft med hög hastighet i pulveriseringskammaren genom ett Laval-munstycke. Vid skärningspunkten mellan flera högtrycksluftflöden pulveriseras materialet upprepade gånger genom kollision, friktion och skjuvning. Drivt av fläktens sug, förs det pulveriserade materialet längs det stigande luftflödet till klassificeringszonen. Den kraftfulla centrifugalkraften som genereras av den höghastighetsroterande klassificeringsturbinen separerar de grova och fina materialen. Fina partiklar som uppfyller den erforderliga partikelstorleken passerar genom klassificeringshjulet och samlas upp i cyklonseparatorn och stoftuppsamlaren, medan de grova partiklarna sjunker till pulveriseringszonen för ytterligare pulverisering.

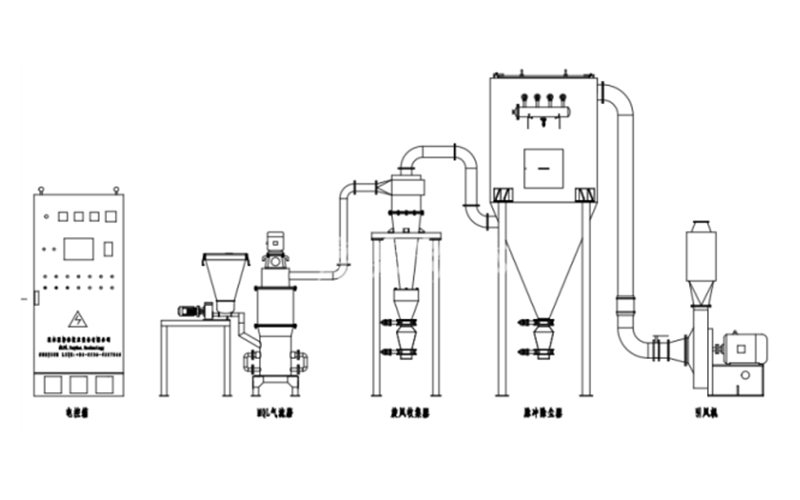

Processflödesschema:

Tekniska specifikationer

Horisontell typ

Parameter/Specifikation KQW03 KQW06 KQW10 KQW20 KQW40 KQW60 KQW120
Matarpartikelstorlek (mm) <3 <3 <3 <3 <3 <3 <3
Produktfinhet (d57 μm) 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45
Produktionskapacitet (kg/h) 2 - 30 30 - 200 50 - 500 100 - 1000 200 - 2500 500 - 3500 800 - 7500
Luftförbrukning (m³/min) 3 6 10 20 40 60 120
Lufttryck (MPa) 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85
Installerad effekt (kw) 21 42 85 147 282 415 800

Vertikal typ

Parameter/Specifikation MQL03 MQL06 MQL10 MQL20 MQL40 MQL60 MQL120
Matarpartikelstorlek (mm) <3 <3 <3 <3 <3 <3 <3
Produktfinhet (d57 μm) 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45
Produktionskapacitet (kg/h) 2 - 30 30 - 200 50 - 500 100 - 1000 200 - 2500 500 - 3500 800 - 7500
Luftförbrukning (m³/min) 3 6 10 20 40 60 120
Lufttryck (MPa) 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85
Installerad effekt (kw) 21 42 85 147 282 415 800
