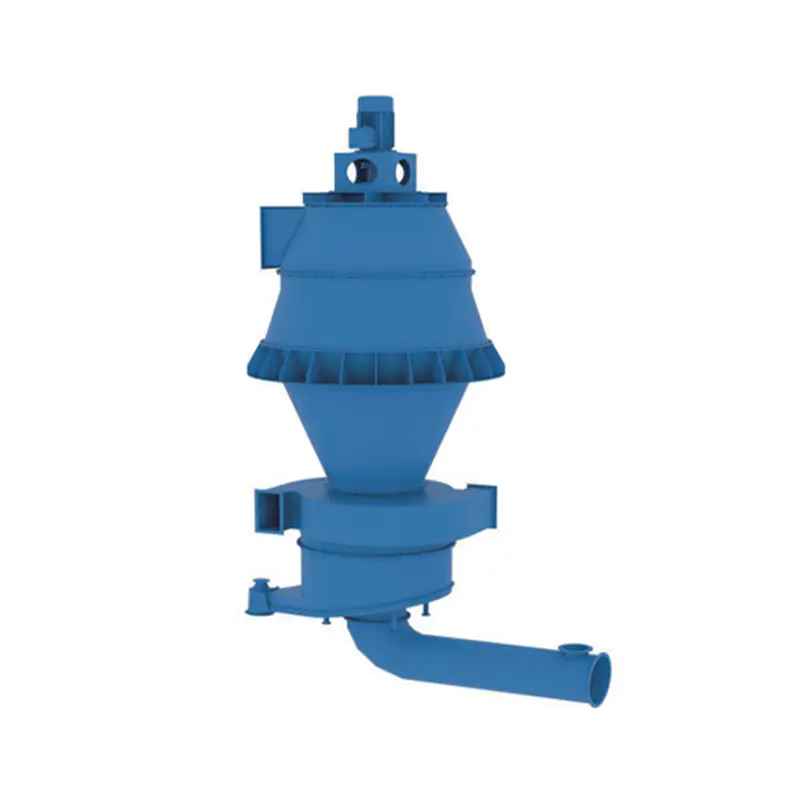

Intelligent utrustning för precisionsklassificering av pulver med dubbel drivning

Produktfördelar

1. Materialet är indelat i tre kategorier: grovt pulver (>200 µm), medelgrovt pulver (200 µm < d < 30 µm) och fint pulver (<30 µm). De primära och sekundära klassificeringszonerna förseparerar de grova partiklarna från det blandade pulvret, vilket eliminerar störningar från grova partiklar. Detta resulterar i hög klassificeringsnoggrannhet och en separationseffektivitet som överstiger 80 %.
2. Avancerad och rationell struktur
   Detta möjliggör stora variationer i separationsluftvolym, effekt och matningshastighet utan att påverka separationseffektiviteten, vilket resulterar i mycket stabil klassificeringsprestanda.

3. Avancerad klassificeringsprincip
   Genom att kombinera flera separationsprinciper optimeras hela flödesfältet med aerodynamiska analysmetoder. Det resulterande enhetliga och stabila luftflödesfältet på ytan av separationsringarna: det relativa felet i luftflödeshastigheten vid någon punkt är <5%.
   Utrustningens motstånd reduceras avsevärt, vilket resulterar i betydande energibesparingar.

4. Klassificeraren använder steglös hastighetsreglering.
   Finheten kan justeras godtyckligt, vilket säkerställer hög känslighet och tillförlitlighet.

5. De rumsliga dimensionerna för separations- och lyftzonerna har optimerats. Dess kompakta struktur och ringa storlek gör den lämplig för slutna slipsystem som består av valfri sliputrustning. Den är lämplig för omvandlingar av öppna kretsar, enkelkretskvarnar och dubbelkretskvarnar, speciellt för semi- och slutmalningssystem med valspressar.
6. Hållbar och långvarig utrustningslivslängd.
   Mycket känsliga för slitage, inklusive pulvervalskammaren, cyklonen, snigelhornet, luftledsvingarna och rotorn, är gjorda av slitstarka material eller behandlade med anti-nötningsprocesser, vilket effektivt förlänger deras livslängd.

7. Den nya designen av huvudaxelns nedre lagertätning eliminerar effektivt två huvudproblem: damminträngning och smörjmedelsläckage, vilket effektivt förlänger livslängden för det nedre lagret.
8. Den dubbla växellådan och dubbla burstrukturen säkerställer en mer exakt materialklassificering.

Arbetsprincip

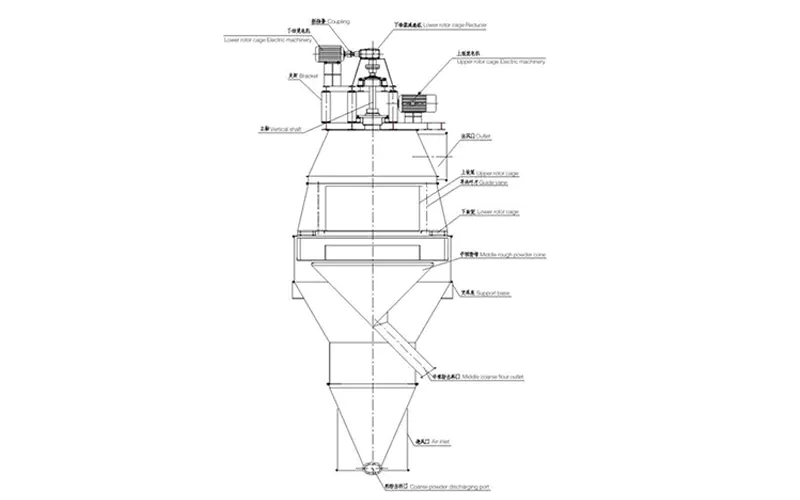

Efter att ha brutits upp och klassificerats av pulverklassificeraren av V-typ följer materialet luftflödet in i det nedre området för pulverval av den intelligenta pulverprecisionsgraderingsutrustningen med dubbla drivningar. Efter att ha sorterats av den nedre roterande buren, sorteras först grova partiklar med d ≥ 0,2 mm (justerbar partikelstorlek) och återförs till vägningsbehållaren genom utloppsröret. Material med d < 0,2 mm fortsätter att stiga med luftflödet genom den nedre roterande buranordningen och går in i det övre området för val av pulver, där de sorteras ytterligare av ledskovlarna och den övre burrotorn. Den övre sorteringsprocessen uppnår i första hand effektiv klassificering baserad på balansen mellan centrifugalkraft och luftmotstånd (Stokes-kraft). När burrotorn, som består av vertikala blad i den intelligenta pulverprecisionsgraderingsutrustningen med dubbla drivningar, roterar, hålls tryckskillnaden mellan insidan och utsidan av rotorn på ett konstant värde genom hela pulvervalsområdet, vilket säkerställer ett stabilt och enhetligt luftflöde och skapar utmärkta förutsättningar för exakt pulverval. Varje partikel av materialet ges möjlighet att sorteras upprepade gånger från topp till botten. Dessutom utförs flera sorteringsprocesser under den exakta balansen mellan centrifugalkraft och horisontellt luftmotstånd. Medelgrovt pulver med en partikelstorlek på 0,032 mm≤d≤0,2mm (justerbart) kommer in i kulkvarnen genom den medelgrova pulverkonen; fint pulver med en partikelstorlek på d≤0,032 mm (justerbart) passerar genom den övre roterande buren och släpps ut tillsammans med luftflödet. Det samlas upp av uppsamlingsanordningen och går sedan in i cementproduktsystemet.

Tekniska specifikationer
