Guide för val av finfräsmaskin: Typer, finhet och kostnad per ton

Om du anger en finfräsmaskin , börja med kortast möjliga svar: välj valstyp efter materialhårdhet och målpartikelstorlek, jämför sedan installerad effekt per ton, slitkostnad per ton och hur stabil produkten håller sig efter tusentals drifttimmar. En kvarn som når målet i ett laboratorietest men driver 15 µm utanför intervallet två månader in i produktionen är ingen lösning, det är ett underhållsprojekt.

Finmalning innebär i allmänhet att reducera material till en toppstorlek (d97) på ungefär 10 µm till 45 µm, medan ultrafin fräsning pressar under 10 µm. Båda styrs av en regel: klassificeraren, inte rotorn, bestämmer det slutliga pulvret. Sedan 2002 har Jiangsu JND Environmental & Energy Technology designat och tillverkat slip-, klassificerings- och dammkontrollutrustning för kraft-, kemi-, cement- och stålindustrin. Den här guiden täcker maskintyper, materialmatchning, specifikationerna värda att jämföra och de driftskostnader som de flesta köpare underskattar.

Vad en finfräsmaskin gör i produktionslinjen

Krossningen stannar vid millimeter; finfräsning börjar där. En finfräsmaskin tar foder som vanligtvis är under 10 mm och omvandlar det till ett kontrollerat pulver, medan en intern eller extern sorterare returnerar överdimensionerade partiklar till malningszonen. Kretsen är viktigare än den enda maskinen, eftersom en kvarn utan effektiv klassificering måste övermala en del av materialet för att uppfylla specifikationen på den grova änden, och övermalning är rent energislöseri.

Gränserna mellan stadierna är praktiska snarare än teoretiska. Om din produkt är ett fyllmedel vid d97 40 µm, behöver du inte strålfräsning. Om det är ett batterimaterial vid d50 3 µm, kommer enbart en luftklassningskvarn att kämpa för att nå det ekonomiskt.

Huvudtyperna av finfräsmaskiner och hur de maler

Fyra familjer täcker de flesta finmalningsuppgifter i mineraler, kemikalier, cement och kraftverk, och var och en har olika kostnadsstruktur och olika toleranser för hårt, nötande eller värmekänsligt material.

Air Classifying Mills: Slagslipning med en inbyggd klassificerare

En höghastighetsrotor, vanligtvis med spetshastigheter på 80-120 m/s, kastar material mot ett slitfoder medan en integrerad dynamisk klassificerare stöter bort grova partiklar tillbaka in i malningszonen. Typiska produkter går från d97 10 µm till 45 µm, och skärpunkten kan justeras med klassificeringshastighet utan att stoppa kvarnen. Dessa maskiner hanterar medelhårda mineraler som kalksten, kalcit och talk och de är ofta den mest ekonomiska enmaskinslösningen.

Luftklassificering Mill Produktpartikelstorlek: D50 justerbar mellan 1,5 och 45 μm. Visa produkt →

Jet Mills: Fluidized Bed, Disc Jet och Steam Kinetic

Jetkvarnar accelererar partiklar med tryckluft eller överhettad ånga tills de spricker vid stöten, utan slipmedel och därför nästan ingen kontaminering. Strålkvarnar med fluidiserad bädd och jetkvarnar med skivor når d50-värden på 1-5 µm, vilket är anledningen till att högrena kemikalier och batterimaterial förlitar sig på dem. Avvägningen är energi: jetfräsning med tryckluft kan förbruka flera hundra kWh per ton, medan ångkinetiska kvarnar minskar den siffran avsevärt vid större kapacitet.

Strålkvarn med fluidiserad bädd Produktpartikelstorlek: D50 justerbar mellan 1 och 45 μm. Produktionskapacitet: 0,1-10 t/h Visa produkt →

Media Mills: Vibrerande, omrörda och kulkvarnskretsar

När materialet är hårt (Mohs 6-7 och högre) eller målet är under 10 µm, tar mediakvarnar över. Vibrerande kvarnar skakar en laddad kammare av slipmedier med hög frekvens och når fina storlekar med ett mindre fotavtryck än en kulkvarn med samma kapacitet. Produktionslinjer för kulkvarn och klassificerare förblir arbetshästen för stora tonnage: foder under 20 mm, produkt runt d97 10-45 µm och kapaciteter från några ton till långt över 100 ton per timme.

Rotor-, hammar- och stiftfräsar för mjukare matning

För mjukare eller fibrösa material levererar hammarkvarnar, stiftkvarnar och rotorkvarnar för pulverisering hög genomströmning vid d97 30-150 µm. Rotorkvarnar konfigurerade för torkning och sönderdelning kombinerar slipning med fuktavlägsnande, vilket hjälper när ytfukt annars skulle förblinda klassificeraren.

Matcha kvarnen till ditt material

Val av val misslyckas oftast eftersom en materialegenskap ignorerades. Fem frågor avgör de flesta fall:

• Hårdhet (Mohs). Under 3-4 räcker det vanligtvis med en luftklassningskvarn eller rotorkvarn; ovan 6, plan för mediakvarnar eller keramiska kretsar.
• Mata fukt. Över 2-3 % ytfuktighet börjar klassificerare att blinda, så lägg till ett torksteg eller välj en kvarn som torkar medan den maler.
• Målpartikelstorlek. d97 45 µm och d50 3 µm är olika projekt med olika kapital- och energikostnader.
• Kontamineringstolerans. Pigment, livsmedelstillsatser och batterimaterial kräver vanligtvis jetkvarnar eller keramiskt fodrade media.
• Slipande egenskaper. Mycket abrasiv matning sliter snabbt på rotorspetsarna, så specificera volframkarbid eller keramik där det är viktigt.

Som en tumregel, matcha kvarnen till det hårdaste och blötaste tillstånd du förväntar dig vid normal drift, inte till det bästa provet din leverantör får.

Varför en kvarn och klassificerare med sluten slinga slår hårdare slipning

Många växter försöker nå en finare specifikation genom att bromsa matningen eller köra kvarnen längre. Det tillvägagångssättet höjer vanligtvis specifik energi med 20-40 % och ger fortfarande en instabil produkt. Det bättre svaret är en sluten krets, där klassificerarens skärpunkt ställs in av specifikationen och den grova fraktionen återvinns till kvarnen.

En produktionslinje för kulkvarn och sorterare visar logiken tydligt: ​​kvarnen utför bulkstorleksreduktionen, sorteraren tar ansvar för den slutliga partikelstorleksfördelningen och en cirkulerande belastning på 200-300 % håller kvarnen full utan övermalning. Eftersom klassificeraren kan justeras oberoende kan du gå från d97 45 µm till d97 20 µm genom att ändra parametrar istället för att bygga om anläggningen.

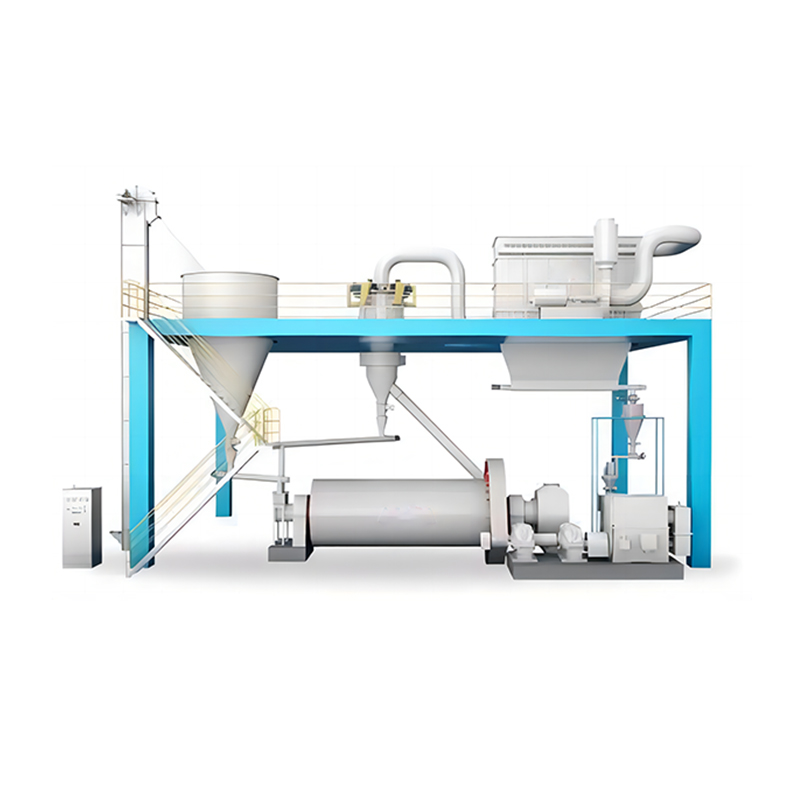

Kulkvarn och produktionslinje för klassificering Produktens partikelstorlek: D50 sträcker sig från 1 till 45 μm. Visa produkt →

Två siffror visar om en krets är väl matchad: den cirkulerande belastningen, där för lite svälter kvarnen och för mycket slingor energi, och mängden färdigt material som lämnar med den grova returströmmen.

Specifikationer som avgör din avkastning på investeringen

Citat är sällan jämförbara rad för rad. Att normalisera nyckeltalen per ton färdigt pulver tar bort det mesta av förvirringen.

Be om garanterade värden kopplade till en definierad testmetod, såsom laserdiffraktion med torr dispersion, och till en angiven matningsstorlek och fuktighet. En finhetsgaranti utan dessa villkor är ingen garanti.

Energi, slitdelar och underhåll: den verkliga kostnaden per ton

På de flesta finfräsinstallationer står elektricitet för 40-70% av driftskostnaden, slitdelar 10-25% och arbetskraft resten. Det förhållandet förklarar varför en billigare kvarn med en grovskuren sorterare ofta blir dyrare: övermalning kan lägga till 15-25 kWh per ton av färdigt pulver.

Slitdelens livslängd varierar mycket med nötningsförmågan. På medelhårda mineraler håller högkrom rotorspetsar och sorteringsblad vanligtvis 3-12 månader; på kvarts eller slagg, planera för kortare intervaller och ha ett reservset på plats. Byte av blad och foder tar vanligtvis ett skift när maskinen är konstruerad för god åtkomst, så kontrollera att slipkammaren öppnar utan att demontera drivlinan.

Testning, idrifttagning och dammsäkerhet

Innan du binder kapital, kör ett provprov på 20-50 kg av ditt eget material, inte på ett referensprov från en annan anläggning. Ett praktiskt testprotokoll ser ut så här:

1. Skicka ett representativt prov med dess fukthalt och ursprung registrerat.
2. Begär minst tre testpunkter runt målfinheten, med uppmätt specifik energi.
3. Verifiera partikelstorleksfördelningen genom laserdiffraktion och kontrollera om det finns agglomeration eller klassificeringsbeläggning.
4. Registrera temperaturökning och eventuell förändring i produktens färg eller kemi.
5. Bekräfta garantivillkoren: foderstorlek, foderfuktighet och mätmetod.

Driftsättning följer samma disciplin. Mata kvarnen stadigt, ställ in klassificeraren till specifikationen snarare än till det finaste möjliga snittet och anslut dammuppsamlaren innan det första ton mals. Fina pulver beter sig som vätskor; om uppsamlingssystemet är underdimensionerat hamnar produkten på golvet och i filterpåsarna istället för i silon. För brännbart damm, se över alternativen för ventilation, jordning och inertgas med ditt säkerhetsteam innan uppstart.

Fin fräsning belönar förberedelse. Fixa specifikationen, anpassa maskinen till materialet och jämför energi- och slitkostnad per ton istället för motorstorlek. Det är skillnaden mellan en kvarn som betalar sig själv och en som hela tiden dyker upp i din underhållsbudget.
